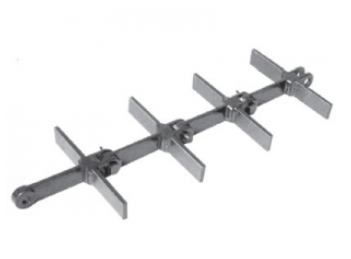

模鍛刮板鏈

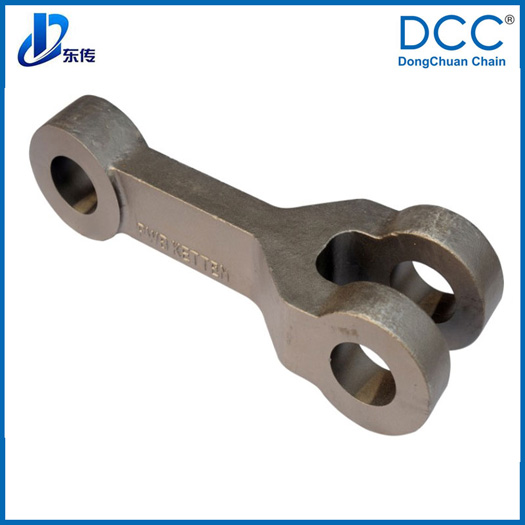

模鍛刮板鏈由刮板鏈節或由刮板鏈節與曳引鏈節的不同組合連接而成。鏈節為鍛造制品，銷軸一般采用合金鋼整體熱處理，也可采用表面高頻的處理方式，增加銷軸的表面硬度。鏈節一般為采用合金鋼整體熱處理，也可采用表面滲碳的處理方式，提高鏈條的耐磨性。
模鍛刮板鏈適用領域：埋刮板輸送機，模鍛鏈適用于糧食機械，礦山機械，鋼廠，電廠等行業。
 |  |

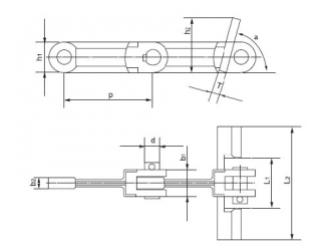

| Chain No. | Pitch P (mm) | Diameter of pin d2 (mm) | Height of sidebar h1 (mm) | Thickness of sidebar | Dimension of scraper | Tensile strength Q (min) (KN) | |||||
| b1 (mm) | b2 (mm) | L1 (mm) | L2 (mm) | h2 (mm) | α (°) | T(mm) | |||||
| 142 | 23 | 48 | 42 | 18 | 300 | 48 | 75 | 14 | 230.0 | ||
| 142 | 25 | 50 | 54 | 22 | 80 | 590 | 50 | 90 | 14 | 262.4 | |
| 142 | 25 | 50 | 54 | 22 | 90 | 590 | 82 | 90 | 14 | 262.4 | |
| 150 | 18 | 40 | 38 | 16 | 177 | 40 | 75 | 8 | 162.0 | ||
| 200 | 20 | 46 | 44 | 20 | 280 | 46 | 75 | 12 | 162.0 | ||

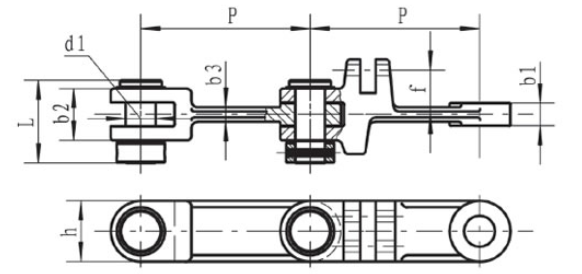

| P | d1(mm) | b1(mm) | b2(mm) | b3(mm) | f(mm) | L(mm) |
| 142 | 25 | 19 | 43 | 12.2 | 35 | 69 |
| P | d1(mm) | b1(mm) | b2(mm) | b3(mm) | L(mm) |
| 142 | 25 | 29 | 62 | 15 | 82 |

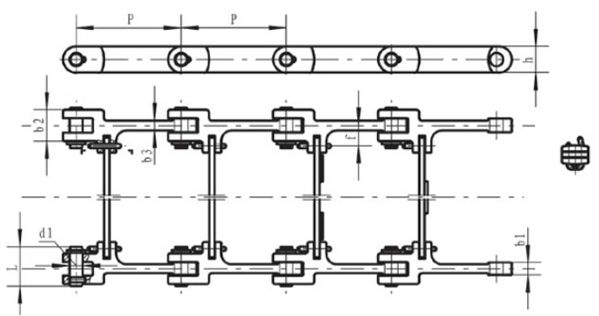

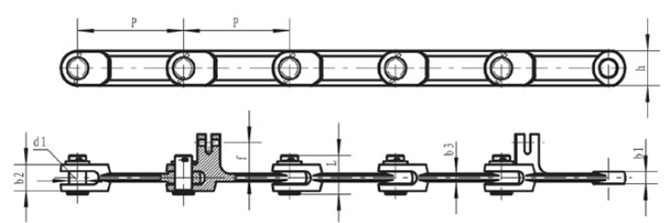

| P | d1(mm) | h(mm) | b1(mm) | b2(mm) | b3(mm) | f(mm) | L(mm) |
| 200 | 25 | 50 | 24 | 58 | 17 | 38 | 75 |
| P | d1(mm) | h(mm) | b1(mm) | b2(mm) | b3(mm) | f(mm) | L(mm) |
| 200 | 32 | 64 | 23 | 50 | 15 | 66 | 75 |
